本實用新型涉及地暖模塊技術領域,具體為一種180度干濕彎頭地暖模塊。
背景技術:
地暖是地板輻射采暖的簡稱,是以整個地面為散熱器,通過地板輻射層中的熱媒,均勻加熱整個地面,利用地面自身的蓄熱和熱量向上輻射的規律由下至上進行傳導,來達到取暖的目的。與傳統供暖方式相比,地暖具有散熱均勻、舒適,清潔健康,環保節能,美觀大方,安全可靠,超長壽命和高效隔音等優點,隨著人們生活水平的提高,越來越多的家庭冬季開始使用地暖來供暖。地暖模塊,地?zé)峁┡到y(tǒng)末端主要的可選組件之一。用于取代傳統地暖系統中的保溫板、反射膜、卡釘?shù)容o材。地暖模塊的出現及應用,大大簡化的地暖安裝程序,對于地暖模塊的安裝無論是對于外觀,還是對于后續的地暖模塊使用效果的發揮,都起著重要的作用。但是目前所使用的地暖模塊還存在一些問題:
1、目前市場上通用的底部鋪設及彎路折返材料,多為柱狀板、蘑菇板、隔熱棉,鋪設導線時,導線在彎曲時受到的應力較大,容易對導線造成損傷,導線使用壽命較短;
2、目前市場上通用的地暖模塊材料多為泡沫,雖然鋪設很方便,但縫隙太大、不緊湊、表面導熱不快、熱量上下散發,容易造成熱能消耗大。
技術實現要素:
(一)解決的技術問題
針對現有技術的不足,本實用新型提供了一種180度干濕彎頭地暖模塊,通過弧度解力引直槽的解力引直效果,解決了上述問題。
(二)技術方案

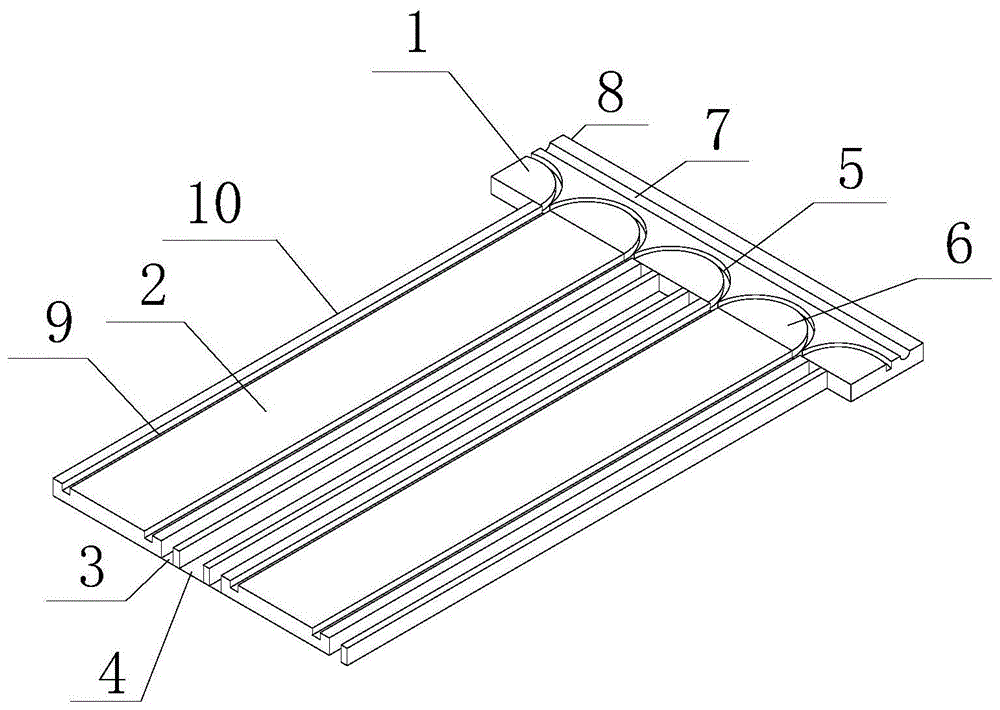

為實現以上目的,本實用新型通過以下技術方案予以實現:一種180度干濕彎頭地暖模塊,包括彎頭模塊本體,所述彎頭模塊本體的一端活動連接有導引模板,所述導引模板的兩側設置有地板龍骨槽,所述地板龍骨槽遠離導引模板的一側設置有水泥回填槽,所述彎頭模塊本體的一端開設有弧度解力引直槽,所述彎頭模塊本體靠近弧度解力引直槽的一端設置有弧度解力模塊,所述彎頭模塊本體遠離弧度解力引直槽的一端開設有固定槽,所述彎頭模塊本體靠近固定槽的一端設置有隔離承重板,所述導引模板的兩側開設有引直槽,所述導引模板靠近引直槽的一側設置有固定擋板。
可選的,所述彎頭模塊本體采用原料為2.5cm厚度的擠塑板,所述彎頭模塊本體長度為60cm,寬度為12cm。
可選的,所述導引模塊有若干個,若干個所述導引模板之間均設置有間隙。
可選的,所述地板龍骨槽和水泥回填槽位于導引模板之間的間隙內,所述地板龍骨槽和水泥回填槽的總寬度和導引模板之間的間隙寬度相同。
可選的,所述弧度解力引直槽為180度的弧形槽,所述弧度解力引直槽的直徑為16cm,所述弧度解力引直槽有若干個,若干個所述弧度解力引直槽之間兩兩相交。
可選的,所述固定槽為直線型的槽,所述固定槽的直徑為1.6cm。
可選的,所述隔離承重板的長度和彎頭模塊本體的長度相同,所述隔離承重板的厚度和彎頭模塊本體的厚度相同。
可選的,所述引直槽的尺寸和弧度解力引直槽的尺寸相適配,所述固定擋板位于導引模板的兩側。
(三)有益效果
本實用新型提供了一種180度干濕彎頭地暖模塊,具備以下有益效果:
1、該180度干濕彎頭地暖模塊,將地暖的導熱管線鉗于弧度解力引直槽的內部,保護管材和雜質面接觸,防止損害,一方面,通過弧度解力引直槽的切槽對導熱管線彎曲折返的應力進行分解,降低彎曲折返產生的應力對導熱管線的損害,提高導熱管線的使用壽命,另一方面,通過弧度解力引直槽使導熱管線便于進行折返安裝,便于對導熱管線進行固定,提高導熱管線的安裝效率。
2、該180度干濕彎頭地暖模塊,一方面,通過對彎頭模塊本體進行手動刀割,將彎頭模塊本體分割為施工所需的尺寸,便于將彎頭模塊本體進行拼接,減小彎頭模塊本體拼接的縫隙,使拼接更加緊湊,另一方面,通過在導引模板之間填充水泥將導引模板之間的間隙進行填充,減小模板之間的縫隙,施工簡單,提高施工的效率,而且能夠?qū)Φ酌孢M(jìn)行保溫,阻止熱量向下傳導,提高地暖的取暖效果。
技術總結
本實用新型公開了一種180度干濕彎頭地暖模塊,涉及地暖模塊技術領域,該180度干濕彎頭地暖模塊,包括彎頭模塊本體,所述彎頭模塊本體的一端活動連接有導引模板,所述導引模板的兩側設置有地板龍骨槽,所述地板龍骨槽遠離導引模板的一側設置有水泥回填槽,所述彎頭模塊本體的一端開設有弧度解力引直槽,所述彎頭模塊本體靠近弧度解力引直槽的一端設置有弧度解力模塊。該180度干濕彎頭地暖模塊,通過弧度解力引直槽的切槽對導熱管線彎曲折返的應力進行分解,降低彎曲折返產生的應力對導熱管線的損害,提高導熱管線的使用壽命,通過弧度解力引直槽使導熱管線便于進行折返安裝,便于對導熱管線進行固定,提高導熱管線的安裝效率。
